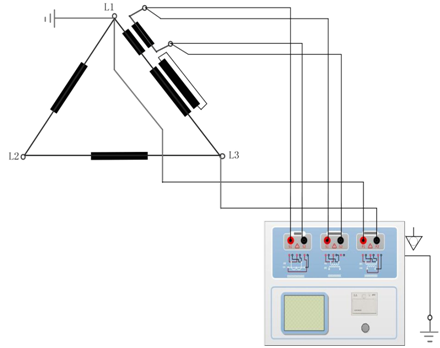

智能互感器測試儀在三角形接法變壓器上進行CT測試的接線方式如圖18所示。
  圖18  智能互感器測試儀在三角形接法變壓器上進行測試時的接線方式

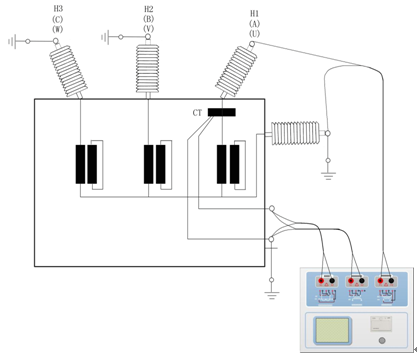

  2）智能互感器測試儀進行變壓器套管CT測試時的接線方式如圖19所示。

  注意：一次端子H1不能接地，否則一次側都接地了，則智能互感器測試儀不能獲取正確結果。
  圖19  智能互感器測試儀對變壓器上套管CT進行測試時的接線方式
