智能互感器測試儀的試驗結果。

  試驗結果頁，界面分別如圖4。

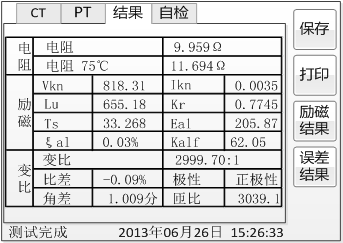

  圖4 試驗結果界面

  智能互感器測試儀對于不同級別的CT和所選的試驗項目，試驗結果也不同，見表3。

  表3  CT試驗結果描述

  試驗結果描述PTPY計量PRPXTPSTPXTPZ

  智能互感器測試儀負荷實測負荷單位：VA，CT二次側實測負荷

  功率因數實測負荷的功率因數

  阻抗單位：Ω，CT二次側實測阻抗

  電阻電阻（25℃）單位：Ω，當前溫度下CT二次繞組電阻

  電阻（75℃），單位：Ω，折算到75℃下的電阻值

  智能互感器測試儀勵磁拐點電壓和拐點電流單位：分別為V和A，根據標準定義，拐點電壓增加10%時，拐點電流增加50%。

  不飽和電感單位：H，勵磁曲線線性段的平均電感

  剩磁系數剩磁通與飽和磁通的比值

  二次時間常數單位：s,CT二次接額定負荷時的時間常數

  極限電動勢單位：V，根據CT銘牌和75℃電阻計算的極限電動勢

  復合誤差極限電動勢或額定拐點電勢Ek下的復合誤差

  峰瞬誤差極限電動勢下的峰瞬誤差

  準確限值系數實測的準確限值系數

  儀表保安系數實測的儀表保安系數

  對稱短路電流倍數Kssc實測的對稱短路電流倍數

  智能互感器測試儀暫態(tài)面積系數實際的暫態(tài)面積系數

  計算系數Kx實測的計算系數

  額定拐點電勢Ek

  智能互感器測試儀Ek對應的Ie額定拐點電勢對應的實測勵磁電流

  額定Ual額定等效二次極限電壓

  Ual對應的Ial額定等效二次極限電壓對應的實測勵磁電流

  誤差曲線5%（10%）誤差曲線

  變比變比額定負荷下的實際電流比

  匝數比被測試的二次繞組與一次繞組的實際匝比

  比值差額定負荷下的電流誤差

  相位差額定負荷下的相位差

  智能互感器測試儀極性CT一次和二次的極性關系，有同極性/－（減極性）和反極性/+（加極性）兩種

  匝比誤差實測匝數比與額定匝比的相對誤差

  標準誤差額定負荷、下限負荷下，國標檢驗電流點的電流誤差、相位誤差表
