變壓器繞組直流電阻測量的目的：

  1)繞組導線連接處的焊接和機械連接是否良好

  2)引線與套管、引線與分接開關的連接是否良好

  3)引線與引線的焊接和機械連接是否良好

  4)導線的規格、電阻率是否符合要求

  5)各相繞組的電阻是否平衡

  6)變壓器繞組的溫升是根據繞組在溫升試驗前的冷態電阻和溫升試驗后斷開電源瞬間的熱態電阻計算得到的。

  繞組直流電阻測量標準：GB6451-2008

  容量小于1600kVA變壓器

  繞組三相不平衡率：相電阻為4%，線電阻為2%。

  容量大于1600kVA變壓器

  繞組三相不平衡率：相電阻為2%，線電阻為1%。

  直流電阻測量的方法

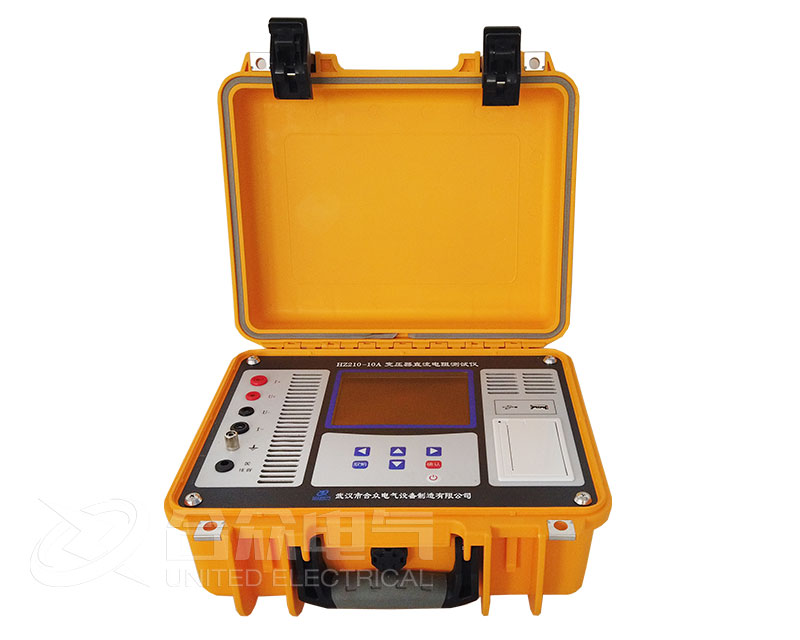

  變壓器直流電阻測量按JB/T501-91標準有兩種測量方法，電橋法和伏、安法(變壓器直流電阻測試儀)

  試驗儀器應使用精度為0.2級以上的直流電阻測試儀，根據變壓器容量大小及電阻大小，選用適當?shù)碾娏鳈n測量所有繞組的直流電阻。

  有分接繞組應測量所有分接直流電阻

  對有中性點引出的繞組應測量其相電阻，無中性點引出的測量線電阻。

  快速測量直流電阻的原理與方法

  變壓器繞組具有很大的電感和很小的電阻，尤其是其容常數較大，繞組的電感就越大，而電阻越小，因而其時間常數較大。測量繞組電阻時，當接通直流電源后，充電電流要經過一個暫態過程才能達到穩定值，快速準確測量直流電阻是很重要的問題。
