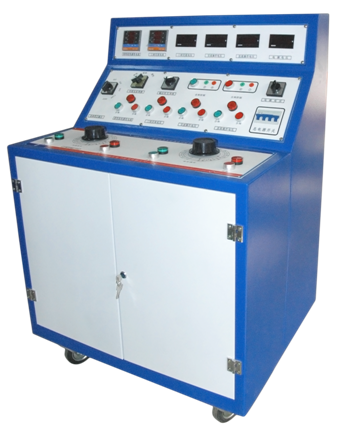

高低壓開關柜通電試驗臺設備外形圖
  高低壓開關柜通電試驗臺功能說明

  1、輸出線接線柱前串接10A、20A空氣開關作為短路保護。根據用戶特殊要求，參數中3、4、5、項，可以同時合分閘，沒有互鎖。7項可以獨立調節，請用戶注意使用中的要求。7項可以和其他可調項其中一項電源同時工作。

  2、技術參數中1、5、6、項不受接觸器控制，只要總電源開關閉合，即可輸出三相AC380V（固定值）、直流操作電壓24V、36V、110V、220V固定值輸出，AC220V輸出（固定值）。

  3、技術參數中3項是可調值，用戶只要打開總電源按下合閘開關，緩慢上升直至所需電壓值，即可輸出三相AC 0-380V的可調值。

  4、技術參數中5項直流操作電壓，它分別包含一個固定值、一個可調值。  固定值→用戶只要打開后面板的電源開關，就可直接輸出固定值24V、36V、110V、220V，可調值→用戶打開電源開關→主電源合閘→直流操作電壓合閘→緩慢上升電壓，即可輸出三相DC0-300V的可調值。面板中合閘→啟動；分閘→停止

  5、技術參數中7項，只受電流調節控制。（獨立可調）

  說完高低壓開關柜通電試驗臺功能說明，如果您需要本設備，請聯系合眾電氣官網客服。
