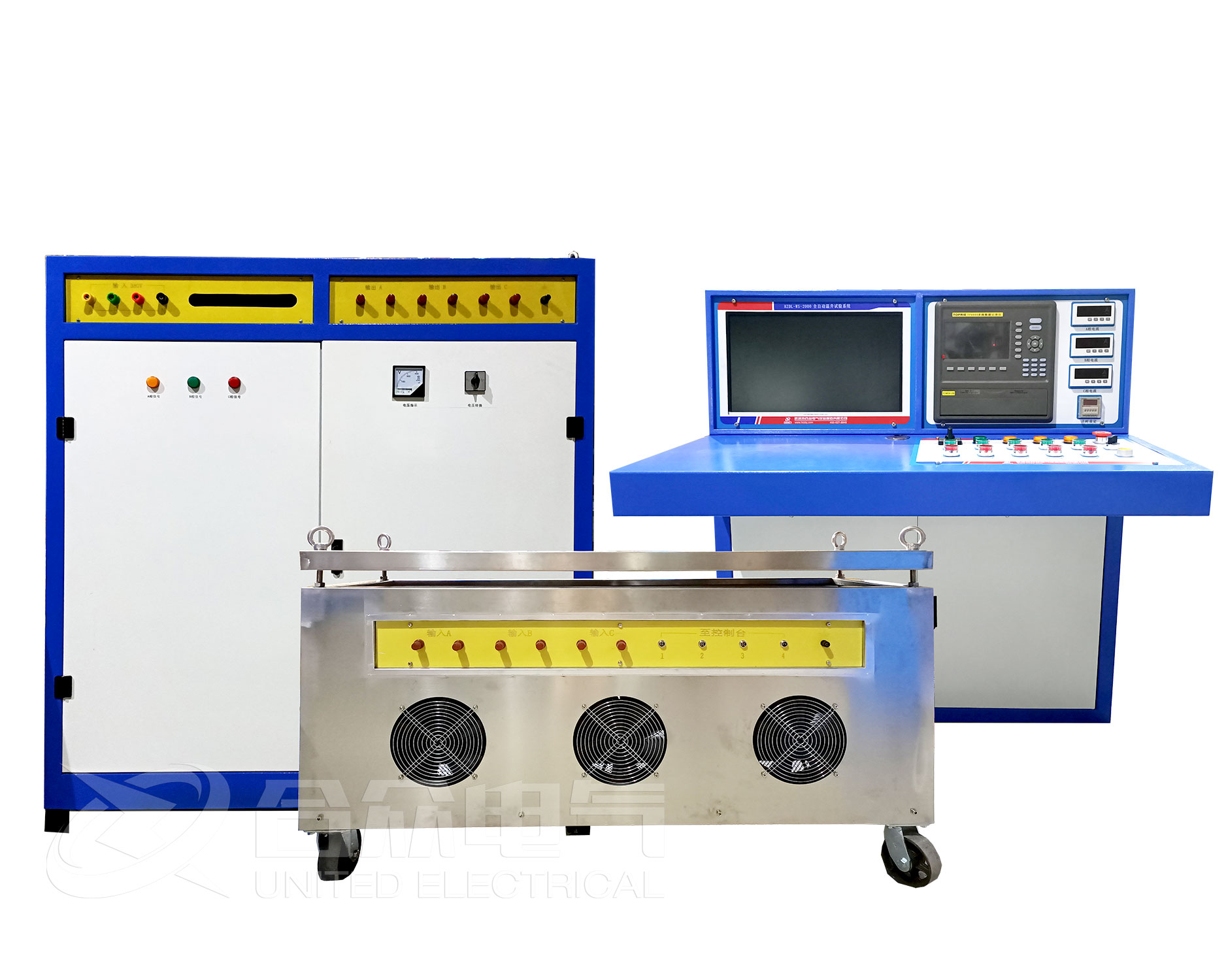

溫升試驗裝置是合眾電氣重點自產的產品之一，在高壓開關行業有廣泛的應用，下面來了解下全自動溫升試驗裝置的通信測試。

  在連接好計算機與記錄儀的連線后，檢查主機與記錄儀的波特率及設備地址是否相符，“串口調試助手”對記錄儀發命令，看記錄儀是否有回應。
  通訊接口

  RS-232/RS-485、以太網接口。

  Modbus RTU

  電腦和溫度記錄儀之間的通信是采用Modbus協議通信。

  ModbusRTU通信命令：

  功能碼功能發送幀接收幀

  10x03讀取一個或多個寄存器數據設備地址： 0xXX 功能碼： 0x03 起始地址High: 0xXX 起始地址Low: 0xXX 寄存器數High: 0xXX 寄存器數Low: 0xXX CRC校驗Low: 0xXX CRC校驗High: 0xXX 例如發送： 01 03 00 00 00 08 44 0C設備地址： 0xXX 功能碼： 0x03 數據長度n: 0xXX 數據0: 0xXXXX …… 數據n-1: 0xXXXX CRC校驗Low: 0xXX CRC校驗High: 0xXX 回復： 01 03 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 E4 59

  20x06寫單個寄存器數據

  30x10寫多個寄存器數據

  40x11讀取設備信息

  以上是全自動溫升試驗裝置的通信測試，如果需要更多電力測試設備，請在線聯系我們客服購買溫升試驗裝置。
