斷路器導電回路電阻，實際上包括套管導電桿電阻、導電桿與觸頭連接處電阻和動、靜觸頭之間的接觸電阻。前兩者基本是固定值，而動、靜觸頭之間的接觸電阻，由于各種因素的影響(如觸頭表面氧化、觸頭之間殘存有機械雜物或碳化物、接觸壓力下降，接觸面積減小、短路電流燒傷等)，常常有所變化，所以測量每相導電回路電阻，實質上是檢驗動、靜觸頭之間接觸電阻的變化，進而判斷觸頭是否良好。

  運行中，動、靜觸頭之間的接觸電阻往往會增大，使其在正常工作電流下發生過熱，尤其是當通過故障短路電流，可能使觸頭局部更加過熱，嚴重時，可能燒傷周圍絕緣或造成觸頭燒熔粘結，從而影響斷路器的跳閘時間和開斷能力，甚至發生拒動情況，因此斷路器在安裝后、大小修及開斷故障電流三次以后，都要進行此項試驗。

  回路電阻測試儀測量方法和注意事項

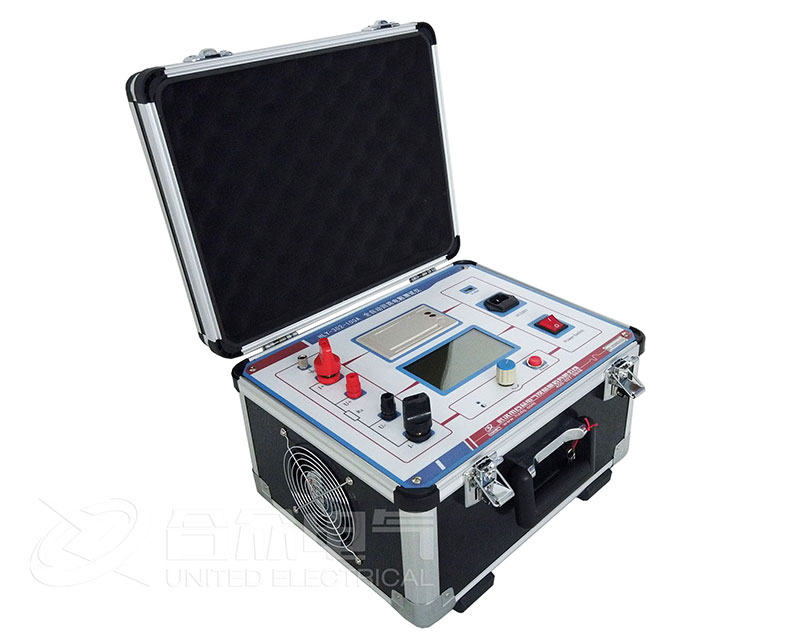

  由于斷路器觸頭之間接觸電阻很小，一般采用靈敏度較高的斷路器回路電阻測試儀進行測量，并嚴格測量規程，減少測量誤差，并根據斷路器特點注意以下事項。

  1)如果斷路器是電動操作合閘的，應在電動合閘后測量導電回路電阻;只有允許手動合閘的斷路器，才可在手動合閘后進行測量。

  2)測量前，應先將斷路器跳合幾次，以沖破觸頭之間的氧化膜，使之接觸良好，從而使測量結果能夠反映實際情況。

  3)消除測量引線和接觸電阻的影響，導線應盡可能短、粗，接觸良好，最好用夾子夾在導體上;電橋的電流、電壓引線接頭，必須嚴格分開。

  4)回路電阻測試儀測量時，應將斷路器的跳閘機構卡死，防止因突然跳閘而損壞表計。

  5)如果斷路器有主、輔觸頭或有并聯支路，則應對并聯的每一對觸頭分別進行測量。測量時，應在非被測的觸頭間墊以薄的絕緣物。

  6)斷路器每相導電回路直流電阻的測量結果，應符合制造廠家規定。若測量結果與前次比較，超過一倍以上時，應對觸頭進行檢查;三相之間差別較大時，應引起注意，仔細檢查，進行處理。如果測得結果與制造廠家數據差別不大，可將斷路器分、合一次，重新測量;若仍偏大，應查明原因，進行處理。
