電力測試設備都有對應正確的使用方法，下面武漢合眾電氣專家舉一個例子，變壓器繞組變形測試儀使用方法。

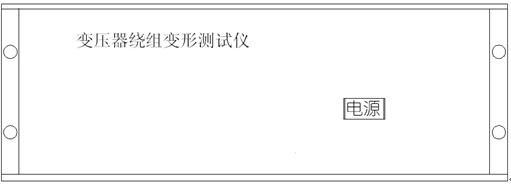

  1、儀器面板

  ◇儀器面板上安裝有電源自鎖開關， 按下時電源打開，指示燈點亮，關閉時按下松開， 指示燈熄滅；

  ◇上方印有儀器型號和名稱；

  ◇下方印有儀器生產廠名；

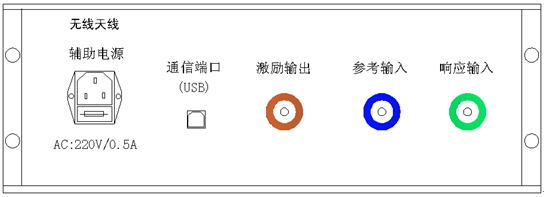

  ◇儀器背板上安裝有電源插座內藏保險絲；

  ◇USB通信端口連接筆記本電腦和無線WIFI天線
  ◇測量信號端口：K9插座外標顏色與測量電纜外標顏色一致，請對顏色連接；

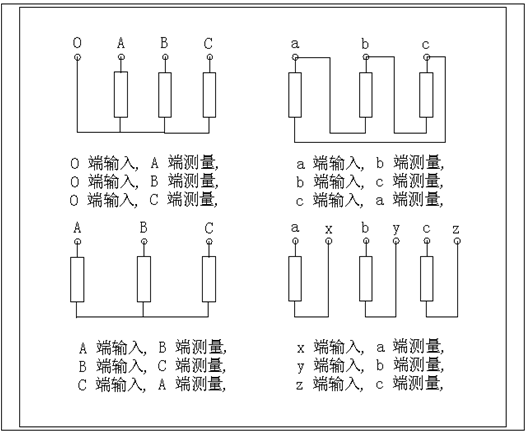

  2、變壓器的幾種常用檢測接線方式
  變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成，并行三根專用測量電纜以及測量夾子和接地線組成。

  主測量單元系統與試品之間采用50W高頻同軸電纜聯接，掃頻信號經輸出端口（激勵輸出），通過連接電纜將信號夾子（黃色）向被試品注入信號；由信號測量夾子（綠色）從被試品獲取信號，經電纜傳輸?shù)剑憫?yīng)輸入）；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸?shù)捷斎耄▍⒖驾斎耄?。被試品外殼與測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。

  以上是變壓器繞組變形測試儀使用方法，如果需要電力測試設備聯系我們?cè)诰€客服。
