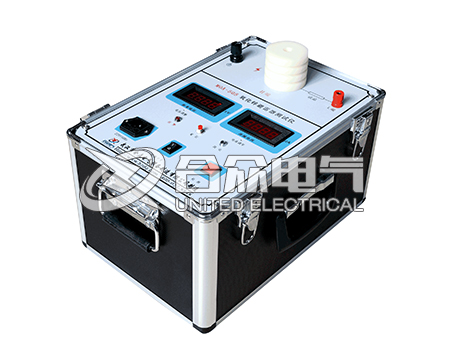

武漢市合眾電氣MOA-505系列氧化鋅避雷器測試儀是專門用于檢測10kV及以下電力系統(tǒng)用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，測量MOA的直流參考電壓(U1mA)和0.75 U1mA下的泄漏電流。

  氧化鋅避雷器測試儀具體使用方法如下：

  1、打開儀器箱蓋，將儀器外殼牢固接地。

  2、將避雷器的一端插入儀器的高壓套管內(H端)，另一端用線夾夾住?；蛘哂脤Ｓ玫慕^緣線從高壓端引出外接試品。注意：不能空載升壓。

  3、合上電源開關，儀器內部自檢后，報警燈亮，放電燈亮，兩塊表頭指示值為零±1個字。

  4、按一下復位鍵，報警燈滅，儀器進入檢測狀態(tài)，可以進行測試。

  5、按下檢測按鈕約1秒鐘后松開，儀器自動完成MOA的全部檢測項目。

  氧化鋅避雷器測試儀使用過程中的注意事項：

  (1)如果按下檢測按鈕報警燈亮，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，待放電燈亮后，檢查外部接線是否有問題，或者更換試品后再按一下復位鍵，進行下一次檢測。

  (2)如果報警燈不亮，表明MOA的內部接觸良好，接線無問題，儀器將自動進入測量U1mA和Id的狀態(tài)，并將測試的結果顯示在表頭上，待放電燈亮后，檢測結束，拆除試驗接線或者更換試品進行下一次測試。
