充氣式無局放試驗的試驗現場如何布置，以充氣式無局放試驗變壓器等為主的設備如何調試。本文將對這些問題做一個簡要的分析。

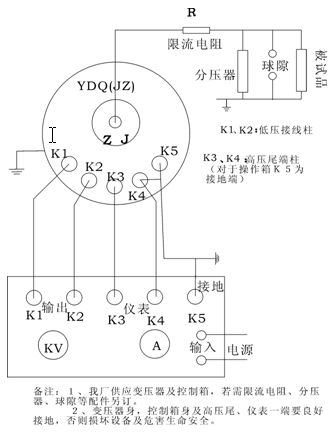

  １、交流耐壓試驗接線圖
  2、串激組合試驗接圖

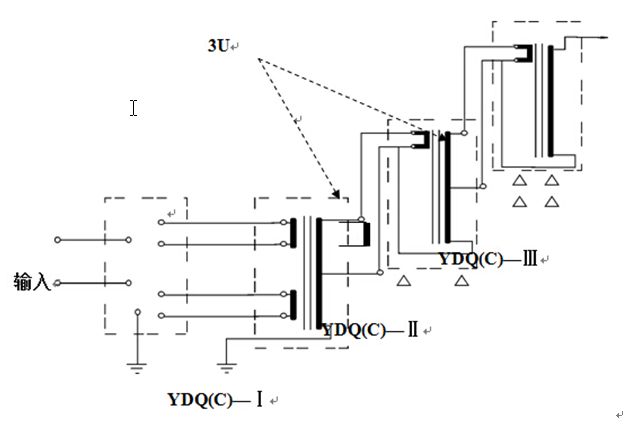

  1）串級接線

  注：高壓輸出串激線與儀表及高壓尾應可靠相連，否則易擊穿變壓器。 接線請校極性。
  CZT-操作臺

  YDQ（Ｃ）-Ⅰ-第一組試變

  YDQ（Ｃ）-Ⅱ-第二組試變

  YDQ（Ｃ）-Ⅲ-第三組試變

  △-絕緣支架

  2）概述

  為了方便電力系統的現場等級的試驗，我們專們設計和生產用多臺輕型試驗變壓器串激組合YDQ（Ｃ）系列試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。

  3）工作原理

  YDQ（Ｃ）系列高壓試驗裝置，除最高電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。

  由控制箱供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ 級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。

  3、無局放試驗（YDQW型試驗變壓器適用）

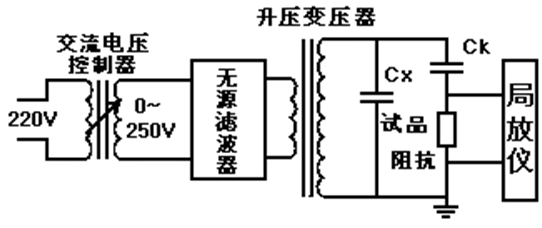

  接線圖參考局部放電檢測儀接線（如下），升壓使用與普通交流耐壓試驗操作方法相同。
  CK：耦合電容器          CX：被試品

  以上是充氣式無局放試驗的現場布置，如果對充氣式無局放變壓器有興趣，可以多看看產品欄目。
