繼電保護測試儀的中間繼電器

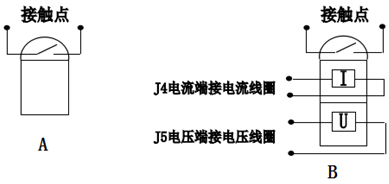

  如圖：
  （a）繼電保護測試儀同過量程、欠量程繼電器，測量動作值、返回值、動作時間、返回時間一樣進行操作。

  （b）繼電保護測試儀對電流保持繼電器先調整T2至該繼電器電壓額定值，撥上開關S2、S3，使繼電器電壓線圈加入額定電壓值繼電器動作后，調整T4使J2電流至額定值，然后斷開電壓（S3開關撥下去），繼電保護測試儀調整保護線圈電流（T4），繼電器能保持的最小電流，即為繼電器的最小保持值，其動作時間、返回時間按上面（詳見本說明書第五項之第3條）進行。
